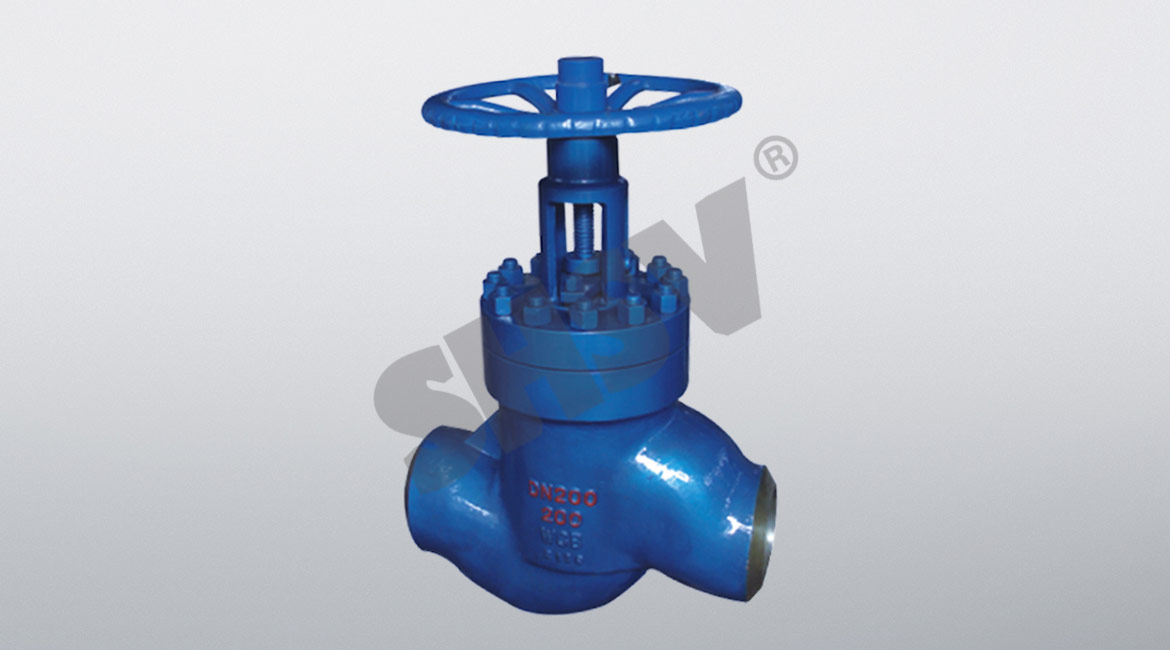

高壓平衡焊接節流閥 J6B6Y J6B7Y參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
閥門可安裝在水平或垂直的管道上
|
公稱壓力 |
16.0 |
20.0 |
25.0 |
35.0 |
|
殼體試驗壓力 |
24.0 |
30.0 |
37.5 |
52.5 |
|
密封試驗壓力 |
17.6 |
22.0 |
27.5 |
38.5 |
|
適用介質 |
水、油品、天然氣等 |
|||
|
適用溫度 |
-29℃~121℃ |
|||
|
閥門制造：GB12235-1994 |
|
結構長度：GB/T15188.1-1994 |
|
閥門試驗：GB/T13927-1992 |
高壓平衡焊接節流閥 J6B6Y J6B7Y外形及連接尺寸
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||||
|
D |
G |
C |
L |
H |
W |
||
|
16.0 |
25 |
22 |
27 |
49 |
254 |
243 |
220 |
|
32 |
28 |
33 |
60 |
279 |
299 |
300 |
|
|
40 |
35 |
40 |
70 |
305 |
332 |
300 |
|
|
50 |
47 |
52 |
85 |
279 |
367 |
320 |
|
|
65 |
57 |
63 |
103 |
330 |
383 |
320 |
|
|
80 |
73 |
79 |
116 |
470 |
376 |
320 |
|
|
100 |
98 |
104 |
142 |
546 |
472 |
350 |
|
|
150 |
146 |
152 |
201 |
610 |
627 |
450 |
|
|
200 |
190 |
196 |
258 |
737 |
760 |
550 |
|
|
25.0 |
25 |
22 |
27 |
49 |
254 |
243 |
220 |
|
32 |
28 |
33 |
60 |
279 |
299 |
300 |
|
|
40 |
35 |
40 |
70 |
305 |
332 |
300 |
|
|
50 |
47 |
52 |
85 |
279 |
367 |
320 |
|
|
65 |
57 |
63 |
103 |
330 |
383 |
320 |
|
|
80 |
70 |
76 |
116 |
470 |
376 |
320 |
|
|
100 |
92 |
98 |
156 |
546 |
472 |
350 |
|
|
150 |
136 |
142 |
220 |
705 |
627 |
450 |
|
|
200 |
174 |
180 |
270 |
832 |
760 |
550 |
|
|
零件名稱 |
閥體 閥蓋 |
閥瓣 閥桿 缸套 |
填料 |
雙頭螺栓 |
O型密封圈 |
|
材料 |
碳素鑄鋼 |
不銹鋼 |
四氟+橡膠 |
35CrMoA |
丁腈橡膠 |
